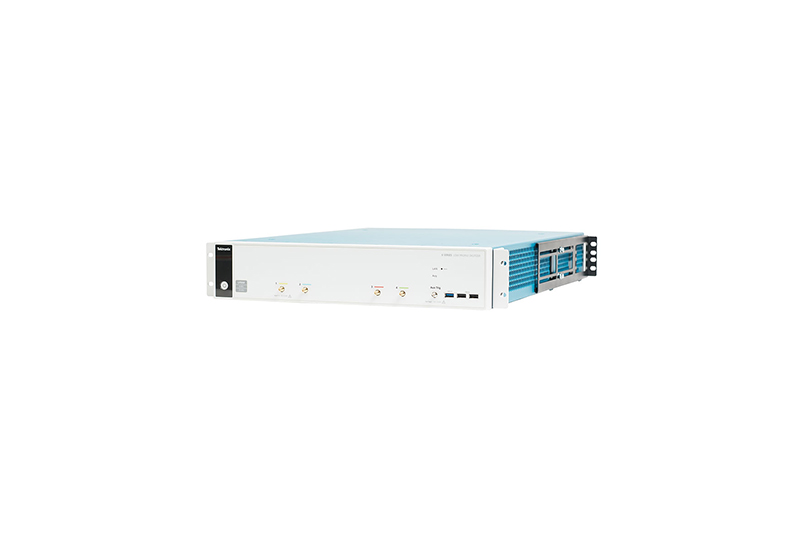

在需要高速数字化仪的应用中，打开通道时不应牺牲性能。6 系列紧凑型数字化仪树立了新标准，不需交错采样率、带宽或记录长度。您可以从中获取最快最准确的性能 – 全都在2U 机架空间内。

用数字说话

输入通道

• 4 个 SMA 输入

• 每个 SMA 输入都支持模拟、频谱(使用 DDC)或同时支持两者

每条通道的性能

• 采样率: 25 GS/s

• 带宽: DC 至 8 GHz（选配）

• 垂直分辨率：12 位 ADC

• 实时 2 GHz DDC (选配)

• 记录长度: 125 M 点（标配）、250 M 点、500 M 点或 1 G 点（选配）

• 同类最低的噪声

• 同类最高的 ENOB

• 同类最优秀的通道间隔离度

实时数字下变频器 (DDC)

• 已获专利的时域和频域单独控制功能

• 高达 2 GHz 捕获带宽（选配）

• IQ 数据传送到 PC 进行分析（选配）

• 频率与时间光迹、相位与时间、幅度与时间关系图（选配）

• RF 与时间触发（选配）

杰出的低噪声、垂直分辨率和精度

• 全新 TEK061 前端 ASICs 实现了低输入噪声

• 噪声 @ 1 mV/div：54.8 uV @ 1 GHz

• 输入范围：10 mV 至 10 V 满刻度

• DC 增益精度：+/-1.0%，在所有 >1 mV/div 的增益设置下

• 有效位数 (ENOB)：

• 8.2 位 @ 1 GHz

• 7.6 位 @ 2.5 GHz

• 7.25 位 @ 4 GHz

• 6.8 位 @ 6 GHz

• 6.5 位 @ 8 GHz

远程通信和连接

• 以太网 10/100/1000 端口

• USB 3.0 设备端口 (USBTMC)，高达 800 Mb/s

• LXI 1.5 认证 (VXI-11)

• 使用 e*Scope 简便地实现远程访问，只需在浏览器中输入仪器的 IP 地址。

• 屡获大奖的用户界面

• 连接鼠标、键盘、显示器或 KVM 切换器

• 驱动程序：IVI-C、IVI-COM、LabVIEW、VOSS Scientific DAAAC

• 支持 VISA、MATLAB、Python、C/C++/C#、套接字

测量分析

• 36 种标准测量

• 抖动测量 (选配)

• 用户定义的过滤（选配）

• DDR 测量 (选配)

• 功率测量 (选配)

• 高级频谱视图（选配）

操作系统

• 封闭嵌入式操作系统（标配）

• Microsoft Windows 10（选项 6-WINM2）

安全和解密（选项 6-SEC）

• 密码保护所有用户可接入的端口

• 给模数转换器上锁，防止在仪器上存储用户数据

• 满足顶级机密和高安全环境需求

尺寸

• 2U (3.5 英寸/89 mm) 高，开箱即可装入机架 (标配)

• 17 英寸 (432 mm) 宽

• 适合标准 24 - 32 英寸 (610 - 813 mm) 机架

• 机架环境中左右通风
