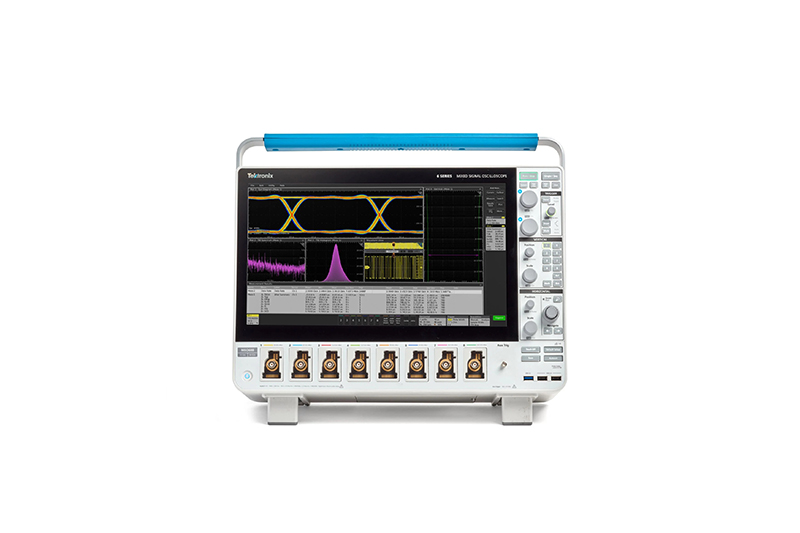

使用1 GHz至10 GHz带宽对高速设计进行故障排除和验证。以低噪音和高达50GS/s的采样率获得精确的测量。用6通道和8通道的型号示波器看到更多设计细节。

置信度（数字）

输入通道

• 4、6 或 8 个 FlexChannel® 输入

• 每个 FlexChannel 提供：

• 一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者

• 使用 TLP058 逻辑探头时 8 个数字逻辑输入

带宽（所有模拟通道）

• 1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz、10 GHz（可升级）

采样率（所有模拟/数字通道）

• 实时：50 GS/s（2 个通道），25 GS/s（4 个通道），12.5 Gs/s（> 4 个通道）

• 插值：2.5 TS/s

记录长度（所有模拟/数字通道）

• 62.5 M 点标配

• 125、250、500 M 点 或 1 G 点（选配）

波形捕获速率

• >500,000 个波形/秒

垂直分辨率

• 12 位 ADC

• 高分辨率模式下高达 16 位

标准触发类型

• 边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频（可选），射频对时间（可选）

• 辅助触发 ≤5 VRMS，50Ω，400 MHz（仅于边沿触发）

标准分析

• 光标：波形、V 条、H 条、V&H 条

• 测量：36

• 频谱视图：频域分析，独立控制频域和时域

• FastFrameTM：分段内存采集模式，最大触发速率 > 5,000,000 个波形/秒

• 图：时间趋势、直方图、频谱和相位噪声

• 数学：基本波形代数、FFT 和高级公式编辑器

• 搜索：搜索任何触发标准

• 抖动：TIE 和相位噪声

选配分析

• 高级抖动和眼图分析

• 用户定义的过滤

• 高级频谱视图

• RF 与时间光迹、触发、光谱图和 IQ 捕获

• 数字电源管理

• 模板/极限测试

• 逆变器、电机和驱动器

• LVDS 调试和分析

• PAM3 分析

• 高级功率测量和分析

• 高级矢量信号分析 (SignalVu-PC)

选配协议触发、解码和分析

• I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽车以太网、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、曼彻斯特、SVID、、1-Wire、MDIO 和 NFC

选配串行一致性测试

• 以太网、USB 2.0、汽车以太网、多千兆汽车以太网、工业以太网、MIPI D-PHY 1.2、MIPI D-PHY 2.1、MIPI C-PHY 2.0

选配内存分析

• DDR3 调试、分析和一致性测试

任意/函数发生器1

• 50 MHz 波形生成

• 波形类型：任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢曲线、心电图

数字电压表2

• 4 位 AC RMS、DC 和 DC+AC RMS 电压测量

触发频率计数器2

• 8 位

显示

• 15.6 英寸 (396 mm) TFT 彩色

• 高清 (1920 x 1080) 分辨率

• 容性（多触点）触摸屏

连接性

• USB 主控（7 端口），USB 3.0 设备（1 端口），LAN（10/100/1000 Base-T 以太网），显示器端口，DVI-I，VGA

e*Scope®

• 使用标准网络浏览器，通过网络连接远程查看和控制示波器

保修

• 1 年（标配）

尺寸

• 309 mm（12.2 英寸）高 x 454 mm（17.9 英寸）宽 x 204 mm（8.0 英寸）深

• 重量：< 12.88 kg（28.4 磅）
