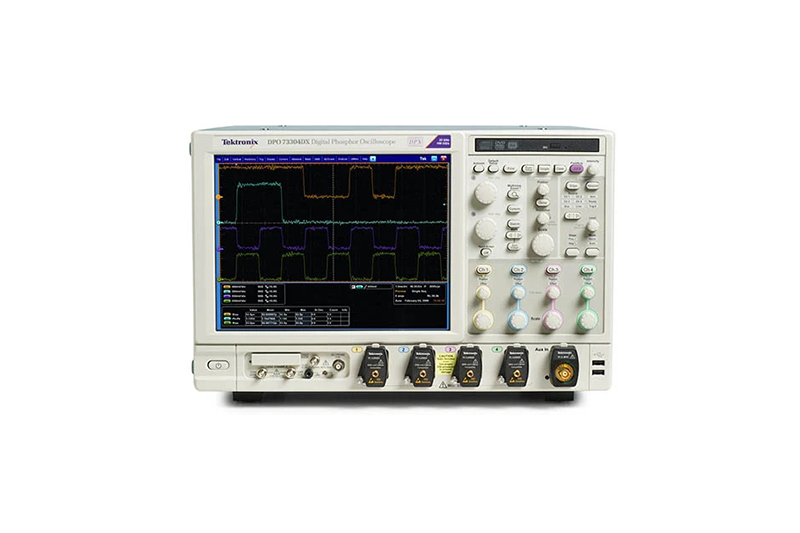

工程师在整个设计过程中都需要依靠示波器,包括从原型机启动到生产测试。MSO/DPO70000DX 系列示波器结合了非凡的信号采集性能和分析工具,拥有独特的性能,能加速您的测量工作。
模拟宽带高达 33 GHz,上升时间快达 9 ps。支持按照新的高速串行标准进行测量
33 GHz 型号有 2 条通道提供 33 GHz 实时模拟带宽
业界领先的采样率和定时分辨率
在 2 个通道上提供 100 GS/s(33、25、23、20、16 和 12.5 GHz 型号)
支持四通道同时使用
高达 23 GHz 带宽
高达 50 GS/s 实时采样率
使用 MultiView Zoom™ 获得高达 500 百万样点记录长度,便于快速导航
最快的波形捕获速率,每个通道最高为 >300000 wfms/s
16 个逻辑通道,为数字和模拟信号调试提供高达 80 ps 的定时分辨率(仅限 MSO70000DX 系列)
可利用独有的 iCapture® 功能通过单探头连接查看数字通道的模拟特点
6.25 Gb/s 实时串行触发 – 保证指定的 NRZ 或 8b/10b 码型第一次出现时触发,以隔离码型相关影响
应用支持涉及高速串行行业标准、宽带射频、电源系统和内存-实现标准规定认证、测试自动化和易用性
卓越的信号完整性和出色的信噪比 – 观察波形最真实的表现
Pinpoint 触发 – 最大限度地减少采集故障信号所用的时间,高效排除故障,缩短调试时间
可视触发 – 精确判定触发,找到复杂波形中的独特事件
搜索和标记 – 为感兴趣的信号提供波形或串行总线码型匹配和软件触发
自动串行分析选项,用于 PCI Express、8b/10b 编码串行数据、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI® C-PHY、D-PHY 和 M-PHY
P7700、P7600 和 P7500 三模 探测系统 – 完美匹配的信号连接性能,包含校准探头端部功能
P6780 和 P6717A 高性能 17 通道逻辑探头,具有高达 2.5 GHz 的带宽,能够连接当前的快速数字信号(仅限 MSO70000DX 系列)
前面板和后面板都有 USB 2.0 接口便于数据存储、打印和连接 USB 键盘
集成的 10/100 以太网接口用于网络连接,视频输出接口用于将示波器显示屏输出到监视器或投影仪
