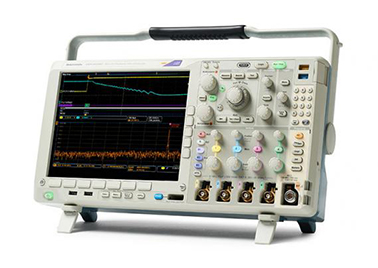

MDO4000 是功能强大的混合域示波器，组合了多达六种仪器，包括函数发生器和内置频谱分析仪等选件。与其他仪器不同，它可以同步射频、模拟和数字通道，您可以从前所未有的深度洞察您的设计。

主要性能指标

• 1.示波器

4 条模拟通道

1 GHz、500 MHz、350 MHz 和 200 MHz 带宽型号

带宽可升级（最高达 1 GHz）

最高达 5 GS/s 采样率

所有通道上 20 M 记录长度

> 340,000 wfm/s 的最大波形捕获速率

标配无源电压探头，3.9 pF 电容负载，1 GHz 或 500 MHz 模拟带宽

• 2.频谱分析仪（选配）

频率范围 9 kHz - 3 GHz 或 9 KHz - 6 GHz

超宽捕获带宽 ≥1 GHz

频谱分析仪的时间同步捕获功能，支持模拟采集和数字采集

频率对时间、幅度对时间和相位对时间波形

• 3.任意函数发生器（选配）

13 种预先定义的波形类型

50 MHz 波形生成功能

128 k 任意波形发生器记录长度

250 MS/s 任意波形发生器采样率

• 4.逻辑分析仪（选配）

16 条数字通道

所有通道上 20 M 记录长度

60.6 ps 定时分辨率

• 5.协议分析仪（选配）

支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、以太网、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC-429 和音频标准等串行总线

• 6.数字电压表/频率计数器（产品注册后免费提供）

4 位 AC RMS、DC 和 AC+DC RMS 电压测量

5 位频率测量

典型应用

• 嵌入式设计

  在混合信号嵌入式系统上执行系统级调试，迅速发现和解决问题，包括当前最常见的串行总线和无线技术。

• 功率设计

  使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。

• EMI调试

  确定哪些时域信号可能导致不想要的EMI，迅速追踪嵌入式系统中的EMI来源。实时查看时域信号对系统EMI辐射的影响。

• 无线调试

  在使用蓝牙、802.11 WiFi、ZigBee或某些其他无线技术时，MDO4000C可以查看整个系统，包括模拟信号、数字信号和RF信号，而且在时间上同步，了解其真实特点。在一次捕获中，捕获超宽频段，查看多种无线技术之间的交互，或查看现代标准（如802.11/ad）中的整个宽带频率范围。

• 教育

  管理工作台上的多台仪器可能会非常麻烦。MDO4000C把六种仪器整合到一台仪器中，不需要管理多台仪器。集成频谱分析仪可以讲授高级无线技术课程，同时使要求的投资达到最小。全面升级能力可以在需求变化时或在预算允许时再增加功能。

• 制造测试和调试

  规格和空间限制可能会给车间带来巨大影响。独一无二的六合一MDO4000C把多台仪器整合到一台小型仪器中，最大限度地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
