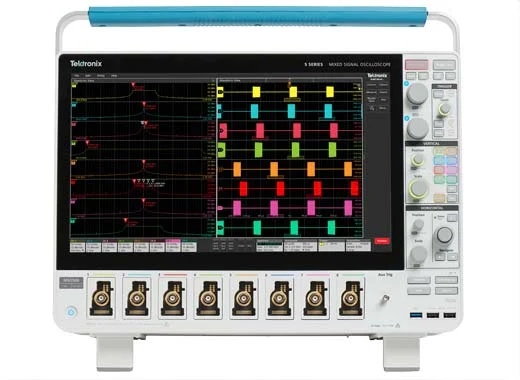

【MSO54B|MSO56B|MSO58B】Tektonix泰克混合信号示波器

所属分类数字示波器
立即购买
  • 产品描述
  • 产品参数

    通过高保真波形、富有洞察力的测量、独特的频谱分析和灵活的探测技术,全面了解您的设计。体验深受各地工程师青睐的直观用户界面。

    型号模拟带宽采样率记录长度模拟通道数字通道数函数发生器输出查看详情
    MSO54B350 MHz - 2 GHz6.25GS/s62.5 M - 500 M4多达 32(可选)

    1(选配)

    查看详情
    MSO56B350 MHz - 2 GHz6.25GS/s62.5 M - 500 M6多达 48(可选)

    1(选配)

    查看详情
    MSO58B350 MHz - 2 GHz6.25GS/s62.5 M - 500 M8多达 64(可选)

    1(选配)

    查看详情



    输入通道

    • 4、6 或 8 个 FlexChannel® 输入

    • 每个 FlexChannel 提供:

    • 一个模拟信号,可以显示为波形视图、频谱视图或同时显示为两者

    • 使用 TLP058 逻辑探头时 8 个数字逻辑输入

    带宽(所有模拟通道)

    • 350 MHz、500 MHz、1 GHz、2 GHz(可升级)

    采样率(所有模拟/数字通道)

    • 实时:6.25 GS/s

    • 插值:500 GS/s

    记录长度(所有模拟/数字通道)

    • 62.5 M 点标配

    • 125、250、500 M 点(选配)1

    波形捕获速率

    • >500,000 个波形/秒

    垂直分辨率

    • 12 位 ADC

    • 高分辨率模式下高达 16 位

    标准触发类型

    • 边沿,脉冲宽度,欠幅,超时,窗函数,逻辑,建立时间和保持时间,上升/下降时间,并行总线,序列,可视触发,视频(可选),射频对时间(可选)

    • 辅助触发 ≤5 VRMS,50Ω,250 MHz (>200 mVpp)(仅边沿触发)

    标准分析

    • 光标:波形、V 条、H 条、V&H 条

    • 测量:36

    • 频谱视图:频域分析,独立控制频域和时域

    • FastFrameTM:分段内存采集模式,最大触发速率 > 5,000,000 个波形/秒

    • 图:时间趋势、直方图、频谱和相位噪声

    • 数学:基本波形代数、FFT 和高级公式编辑器

    • 搜索:搜索任何触发标准

    • 抖动:TIE 和相位噪声

    选配分析1

    • 高级抖动和眼图分析

    • 用户定义的过滤

    • 高级频谱视图

    • RF 与时间光迹、触发、光谱图和 IQ 捕获

    • 数字电源管理

    • 模板/极限测试

    • 逆变器、电机和驱动器

    • LVDS 调试和分析

    • PAM3 分析

    • 高级功率测量和分析

    • 高级矢量信号分析 (SignalVu-PC)

    选配协议触发、解码和分析1

    • I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽车以太网、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、曼彻斯特、SVID、SDLC、1-Wire、MDIO 和 NFC

    选配串行一致性测试1

    • 以太网、USB 2.0、汽车以太网、工业以太网


    任意/函数发生器1

    • 100 MHz 波形生成

    • 波形类型:任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢曲线、心电图

    数字电压表2

    • 4 位 AC RMS、DC 和 DC+AC RMS 电压测量

    触发频率计数器2

    • 8 位

    显示

    • 15.6 英寸 (396 mm) TFT 彩色

    • 高清 (1920 x 1080) 分辨率

    • 容性(多触点)触摸屏


    连接性

    • USB 主控(7 端口),USB 3.0 设备(1 端口),LAN(10/100/1000 Base-T 以太网;符合 LXI 标准),显示器端口,DVI-D,VGA

    e*Scope®

    • 使用标准网络浏览器,通过网络连接远程查看和控制示波器


    标配探头

    • 每条通道一只 10 MΩ 无源电压探头,<4 pF 容性负载


    保修

    • 1 年(标配)

    尺寸

    • 309 mm(12.2 英寸)高 x 454 mm(17.9 英寸)宽 x 204 mm(8.0 英寸)深

    • 重量:< 11.4 kg(25 磅)
