一、开发板概述

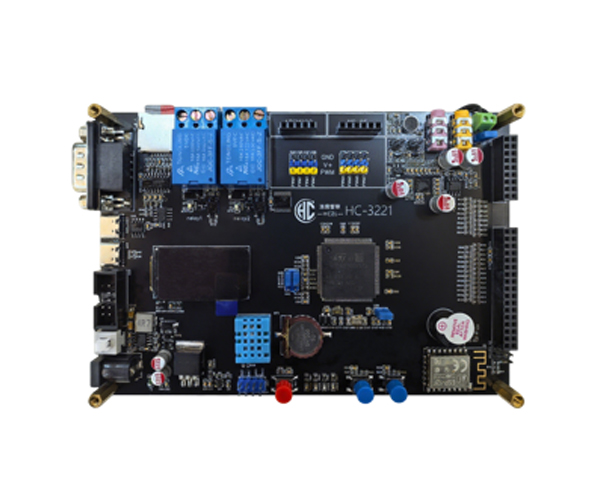

HC-3221 开发板是一款以STM32F407ZGT6为核心的多功能嵌入式开发平台，集成了丰富的外设接口与功能模块。它面向嵌入式系统学习、物联网（IoT）应用开发、智能控制、机器视觉等场景，为开发者提供 “一站式” 的硬件验证与原型设计能力，可快速实现从算法到硬件的落地验证。
二、核心芯片：STM32F407ZGT6 介绍
STM32F407ZGT6 是 STMicroelectronics 推出的ARM Cortex-M4 内核高性能微控制器，具备以下核心特性：
· 计算性能：搭载 Cortex-M4 内核（带硬件浮点运算单元 FPU），主频最高可达168MHz，支持单精度浮点运算与 DSP 指令，可高效处理复杂算法（如信号滤波、控制算法等）。
· 存储资源：内置1MB Flash（程序存储）与192KB SRAM（数据缓存），满足中大型嵌入式程序的存储与运行需求。
· 外设丰富度：集成多通道 USART（串行通信）、SPI（高速同步串行）、I2C（总线通信）、ADC（模拟数字转换）、DAC（数字模拟转换）、高级定时器（用于 PWM、电机控制等）等外设，为各类应用提供硬件支持。
三、开发板外设模块详细说明
结合图示标识，对各功能模块逐一介绍：
1. 通信接口类
· RS232：提供传统串行通信接口（DB9 接口），可与 PC 或其他 RS232 设备（如工业仪表）实现点对点数据传输，适用于工业控制、旧设备通信等场景。
· USB 转 232：通过 USB 接口模拟 RS232 功能，解决现代电脑无物理 RS232 串口的问题，同时可用于 STM32 程序的串口下载与调试（需配合对应 Bootloader）。
· USB：支持 USB 设备（Device）或主机（Host）模式。作为 Device 可与 PC 进行高速数据传输；作为 Host 可外接 U 盘、USB 摄像头等外设，实现存储扩展或多媒体采集。
· 蓝牙：集成蓝牙模块（如常见的 HC-05/06 等兼容模块），支持无线串口通信，可与手机、平板等蓝牙设备互联，快速构建短距离无线应用（如智能家居控制、数据无线回传）。
· WIFI：集成 WIFI 模块（如 ESP8266/ESP32 兼容模块），实现以太网或无线局域网接入，是物联网应用的核心组件（如传感器数据上传至云端、局域网设备互控）。
· GPS：集成 GPS 模块，可接收卫星定位信号，输出经纬度、时间、速度等信息，适用于导航系统、轨迹记录、户外设备定位等场景。
2. 存储与显示类
· SD 卡：提供 SD 卡接口（兼容 SDHC 等规格），支持大容量数据存储（如环境监测日志、多媒体文件），实现本地数据的持久化存储与读取。
· TFT 液晶屏：配备 TFT 彩色液晶屏接口（通常为并口或 SPI 接口），可驱动彩色显示屏，用于构建人机交互界面（如显示传感器数据、图形化控制界面、多媒体画面）。
3. 控制与驱动类
· 继电器：板载 2 路继电器模块，可通过 STM32 的 GPIO 输出控制 “强电设备”（如家电、电机、灯光），实现 “弱电控制强电” 的隔离式控制，适用于智能家居、工业自动化等场景。
· 舵机模块：提供舵机专用驱动接口（含电源与控制信号），可驱动标准舵机（如 MG996R 等）旋转至指定角度，适用于机器人关节、云台转向、机械臂控制等高精度角度控制场景。
· 直流电机：直流电机驱动接口，支持控制直流电机的转速，适用于智能小车、自动化产线传动、风扇控制等场景。
· 通用 GPIO：引出大量通用输入输出引脚，可自定义扩展外设（如外接 LED 阵列、按键矩阵、各类数字传感器等），满足个性化功能开发需求。
4. 传感器与采集类
· 温湿度：集成温湿度传感器（如 DHT11、SHT30 等），实时采集环境温度与湿度数据，适用于环境监测、智能家居（如空调 / 加湿器联动）等场景。
· ADC（模拟数字转换）：提供模拟信号输入接口，可接入外部模拟传感器（如电压传感器、电流传感器、光敏电阻等），将连续的模拟量转换为数字量供 STM32 处理，实现物理世界的 “模拟信号数字化”。
5. 音频与多媒体类
· 音频输入输出：集成音频编解码电路，支持音频信号的输入（如麦克风）与输出（到扬声器 / 耳机），可实现录音、音频播放、语音识别（需配合算法）等多媒体功能。
· 耳机：3.5mm 耳机接口，用于音频的私密输出（如语音提示、音乐播放）。
· 扬声器：扬声器接口，支持音频外放，适用于报警提示、公共广播类场景。
· 摄像头：摄像头接口（如 OV7670 等常见模块兼容），可采集图像或视频数据，用于机器视觉、图像识别（如人脸识别、物体追踪）、监控系统等应用。
6. 调试与辅助类
· JTAG：JTAG 调试接口，支持通过 J-Link、ST-Link 等调试器实现程序下载与在线调试（单步执行、断点、寄存器查看等），大幅提升开发效率。
· 复位键：手动复位按钮，用于重启系统，方便程序测试与故障恢复。
· RTC（实时时钟）：板载实时时钟电路（含备用电池接口），可在掉电后持续运行，提供精确的时间戳（年 / 月 / 日 / 时 / 分 / 秒），适用于定时任务、日志时间标记等场景。
· LED 灯：多颗 LED 指示灯，用于直观显示系统状态（如电源、通信状态、程序运行状态）。
· 按键：用户自定义按键，可作为输入源（如功能选择、紧急触发、参数调节）。
· 蜂鸣器：板载蜂鸣器，通过 PWM 或 GPIO 控制发出提示音，用于操作反馈、故障报警等场景。
四、应用场景
HC-3221 开发板凭借丰富的外设，可覆盖以下核心场景：
· 嵌入式系统学习：作为 STM32F4 系列的实战平台，帮助开发者掌握 Cortex-M4 内核、外设驱动、RTOS（实时操作系统）等技术。
· 物联网（IoT）项目：结合 WIFI、蓝牙、GPS 与传感器，快速实现 “感知 - 传输 - 控制” 的物联网闭环（如智能农业监测、智慧城市节点）。
· 智能控制：通过电机、舵机、继电器模块，实现机器人、智能小车、工业设备的自动化控制。
· 机器视觉：配合摄像头与 TFT 屏，开展图像采集、处理与显示的原型验证（如简易视觉识别系统）。
· 环境监测：集成温湿度、ADC 等模块，构建多参数环境监测终端（如室内环境质量监测）。
· 多媒体应用：利用音频、TFT 屏、摄像头模块，实现简易多媒体终端（如小型播放器、视频采集装置）。
五、开发支持
· 开发环境：支持 Keil MDK、STM32CubeIDE、IAR Embedded Workbench 等主流嵌入式开发工具，可根据习惯选择。
· 资源配套：通常提供丰富的例程（如各外设驱动例程、综合应用 Demo）、原理图、技术手册等资料，降低上手门槛。
