The FMC/FMC+ loopback 子卡是专为带有相容于Vita57.1 / 57.4 standard 的FMC/FMC+ 连接器的FPGA主版进行I/O测试使用. 这两个子卡能将FMC/ＦＭＣ＋ 连接器多数的I/O loopback, 包括了HA,HB,LA, DP and clock等这几个群组的I/O. 使用者可以将这两块子卡用于带有high pin count(HPC) or low pin count(LPC) FMC/FMC+连接器主版上. 有了这两块子卡,开发者可以快速测试FPGA的高速与低速I/O的传输速度,以及验证I/O的功能是否正常.

除此之外卡上还有提供Ultra-Low Jitter Clock Multiplier, 能接从主板经由FMC/FMC+连接器输出的clock, 然后扇出到FMC/FMC+连接器的clock pin (CLK_M2C_P/N 及GBTCLK_M2C_P/N )并传输回主板. 关于FMC/FMC+连接器上的I2C 介面, 使用者可以藉由读写板子上的EEPROM来验证.

Block Diagram

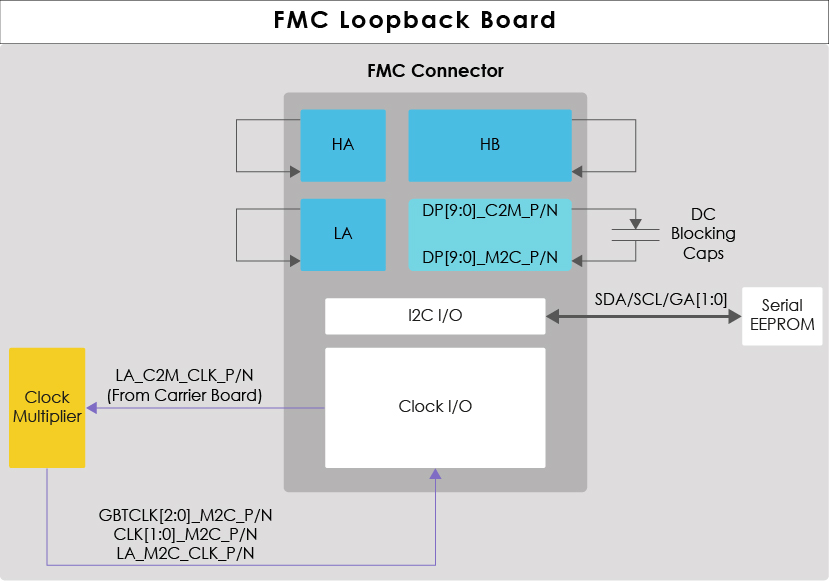

• FMC Loopback Card

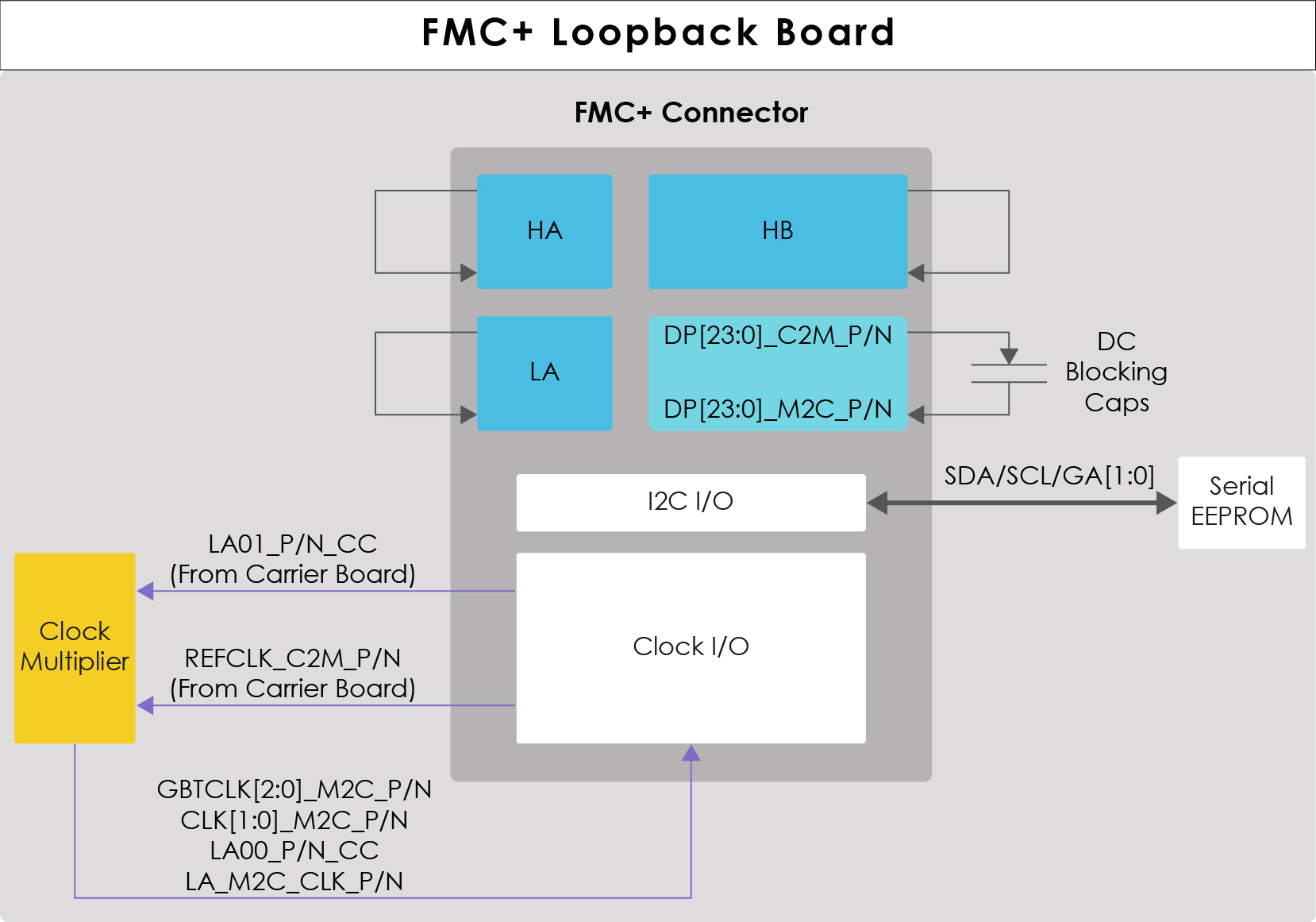

• FMC+ Loopback Card

Connection

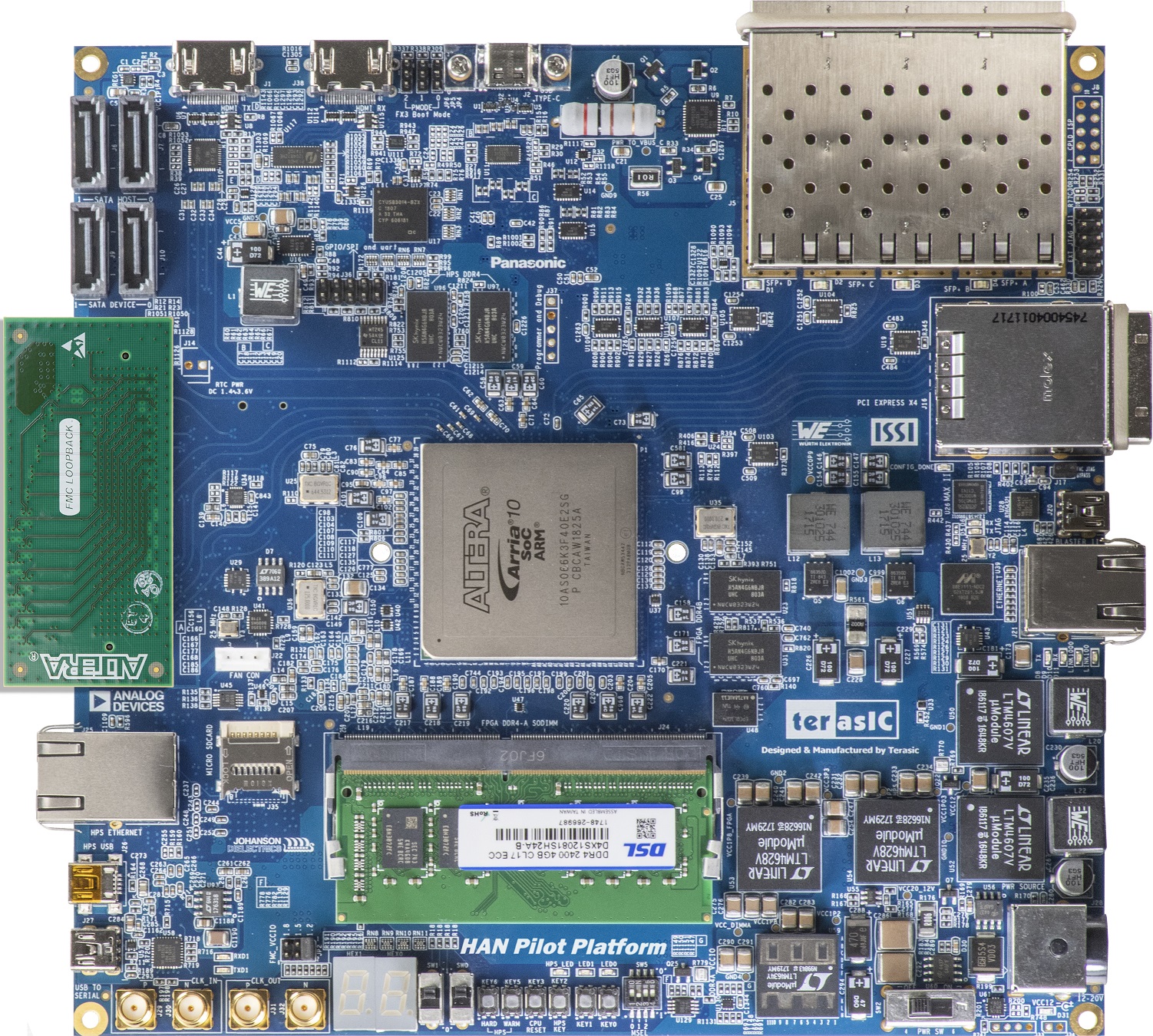

• FMC Loopback Card with Terasic HAN board

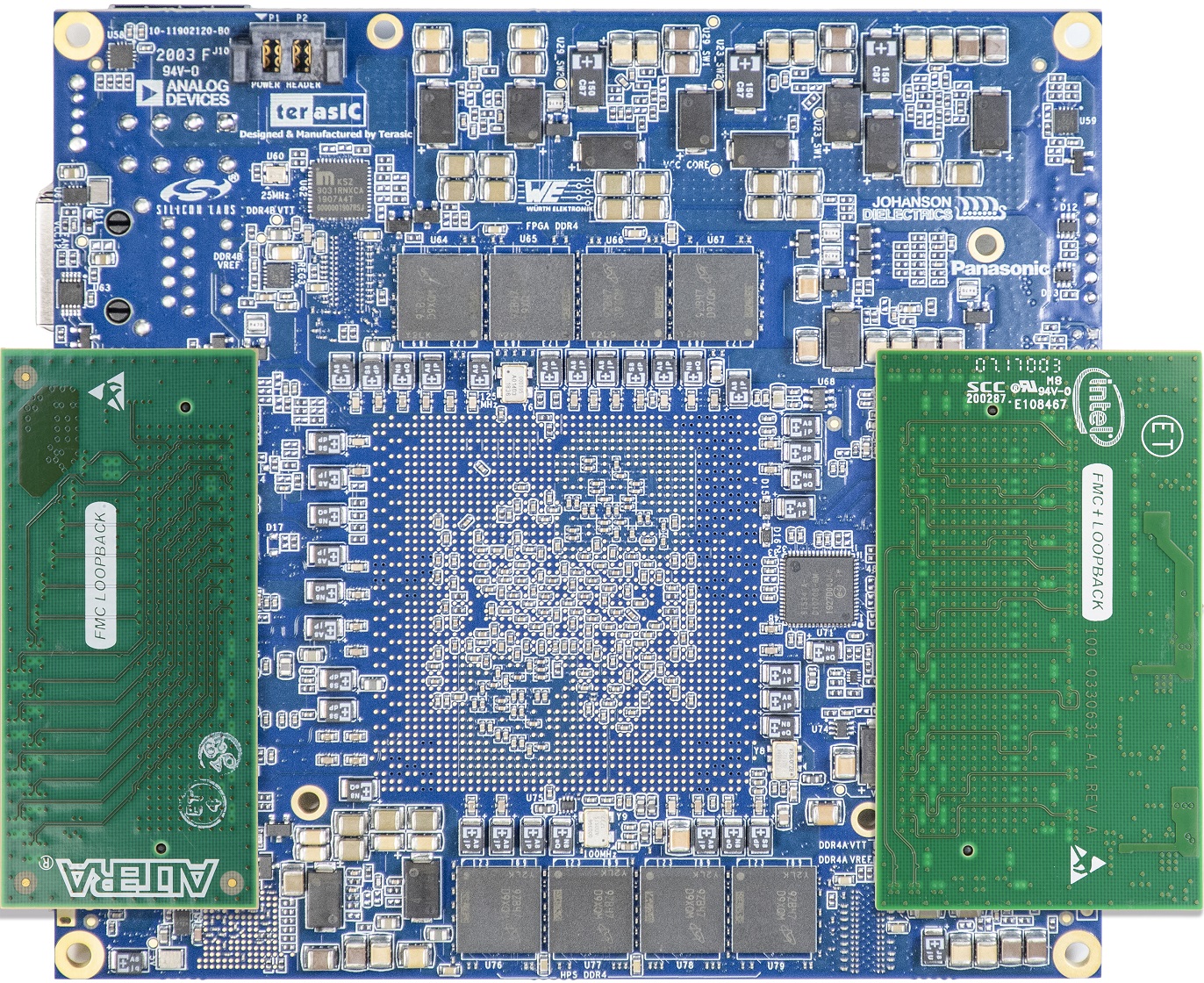

• FMC and FMC+ Loopback Card with Teraic Apollo S10 Board
